strojno orodje lasersko rezanje in graviranje prenosnikov zobnikov

strojno orodje lasersko rezanje in graviranje prenosnikov zobnikov

Podrobnosti produkta


Potrdilo: CE / FDA
Pogoji plačila in pošiljanja:
Najmanjša količina naročila: 1 SET
Cena: USD po dogovoru
Podrobnosti embalaže: Lesena škatla z železnim pasom
Čas dostave: 15 - 30 delovnih dni
Pogoji plačila: T / T, L / C, Western Union, MoneyGram
Zmogljivost oskrbe: 2000 enot na leto

Podroben opis izdelka


Tip laserja:Fiber laserObmočje reza:1500 * 3000 mm
Način hlajenja:Vodno hlajenjeUporaba:Kovinsko rezanje
Delovna napetost:380V / 50HzLaserska moč:500W
Največje obremenitev delovne mize:1000kgLaser Vir:Maxfotonika
CNC ali ne:DaPosredovanje:Prenos krogličnega vijaka / zobnika

Tehnični parametri


Laserski virNemčija IPG; Maxfotonika
Laserska moč500W
Laserska valovna dolžina1070nm
Kakovost snopa<0,373mrad
Fiber laserska rezalna glavaŠvicarski Raytools; Nemčija Precitec
Delovno življenjeVeč kot 100000 ur
Motorji in voznikiServo motor Yaskawa narejen na Japonskem
Reduktor3 komplete iz Nemčije
Vodilne tirniceTajvanska blagovna znamka PMI visoke natančnosti
Prenosni sistemTip dvojnega stojala in zobnika
Reck sistemTAIWAN KH-TST
Vodni hladilnikDOLUVO
Nadzorni sistemNemčija PA 8000 / C
Največja debelina rezanja≤ 8 mm (nerjaveče jeklo)
≤16 mm (ogljikovo jeklo)
≤4 mm (aluminij)
≤2 mm (medenina)
Natančnost položaja± 0,03 mm / m
Poraba energije12kw / uro
Napetost380 V / 50 HZ, 3PH
Nosite težo1 ton
Pomožni plin za rezanjeKisik, dušik, zrak

Uporaba stroja za lasersko rezanje vlaken


Izdelava pločevine8. Strojna orodja
2. Električna omarica9. Oglaševanje
3. Dvigalo10. Pohištvo
4. Avtomobilski deli11. Oprema kuhinjskih izdelkov
5. Letalstvo in vesolje12. Fitnes oprema
6. Svetilke za razsvetljavo13. Medicinska oprema
7. Kovinski obrt in dekoracija14. Kmetijska in gozdarska mehanizacija

Lastnosti stroja za lasersko rezanje vlaken


1. Podpirajte različni format slik, kot so Al, DXF, PLT, Gerber, lahko preberete standardne kode ISO G iz MaterCam, Type3 take programske opreme za gnezdenje.
2. Samodejno optimiziranje, ko odprete ali vodite v datoteko DXF, kot je brisanje ponavljajoče vrstice, spajanje povezanih vrstic, prepoznavanje / odstranjevanje rezalnih datotek in razvrščanje datotek. Uporabnik se lahko odloči za ročno opravljanje nad delom ali dovoli krmilniku, da to samodejno opravi.
3. Podpirajte običajne funkcije urejanja slike
4. Po tem, kar vidite, je tisto, kar dobite, da nastavite vhod / izhod, izravnavo kerfa, spajanje, premostitev, pregorevanje, shranite vrzel… .etc
5. Edinstvena funkcija predogleda rezanja delovnega toka.
6. Podpirajte segmentno prebadanje, progresivno prebijanje, predhodno prebijanje, močni preboj,, ločeno nastavitev izhodnega laserskega vata, frekvenco, tip laserja, tip zraka, tlak, višino samodejnega rezanja med prebijanjem in rezanjem.
7. Podpora za nastavitev ločenih hitrosti vodenja / izhoda glede na nastavitev moči laserja.
8. Velika shramba, ki uporabniku omogoča shranjevanje vseh rezalnih parametrov, da ga ponovno uporabijo na istem materialu.
9. Obnovitev točke preloma, CNC se lahko vrne na točko, kjer se je rezanje ustavilo, kar omogoča delno rezanje datotek. Po ustavitvi ali pavzi lahko začnete tam, kjer koli začnete.
10. Enaka programska oprema lahko podpira rezanje okrogle cevi in rezanje plošč, programiranje je enako in podpora pri rezanju.
11. Opora za rezanje na nastavljeni višini, samodejno poiščite rob in zaženite zunaj obdelovanca ali dvignite, ko bakla ni iz obdelovanca.
12. Zmogljiva razširitev zmogljivosti, več kot 15 programov PLC procesov, več kot 30 programabilnih procesov.
13. Vhod / izhod in vhod alarma sta programirana, podpirata brezžično daljinsko upravljanje in podpirata internet.

Technical Advantages


1.Excellent Laser Beam Quality: Fiber laser has smaller focus diameter and high work efficiency, high accuracy and cutting quality.
2.High Cutting Speed: cutting speed is more than 20M/min.
3.Stable Running: adopting the top world import fiber lasers, stable performance, key parts can reach 100,000 hours;
4.High Efficiency for Photoelectric Conversion : Compare with CO2 laser cutting machine ,fiber laser cutting machine have 3 times photoelectric conversion efficiency.
5.Low Cost: Save energy and protect environment. Photoelectric conversion rate is up to 25-30%. Low electric power consumption, it is only about 20%-30% of traditional CO2 laser cutting machine.
6.Free of Maintenance: Fiber optical transmission, fiber line transmission, no need reflect lens, without optical adjustment, save maintenance cost.
7.Easy Operations: fiber line transmission, no adjustment of optical path;
8.Super Flexible Optical Effects: compact design, compact and easy to flexible manufacturing requirements.

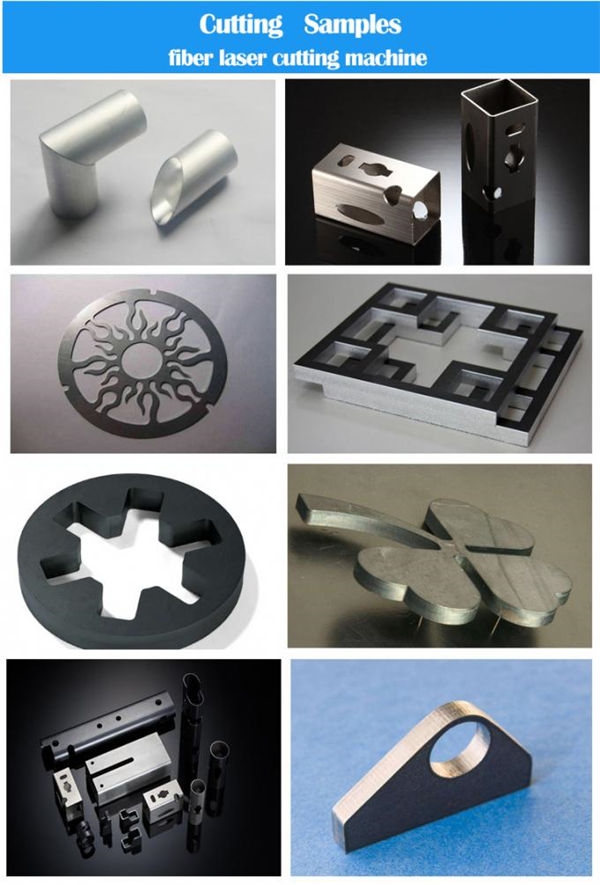

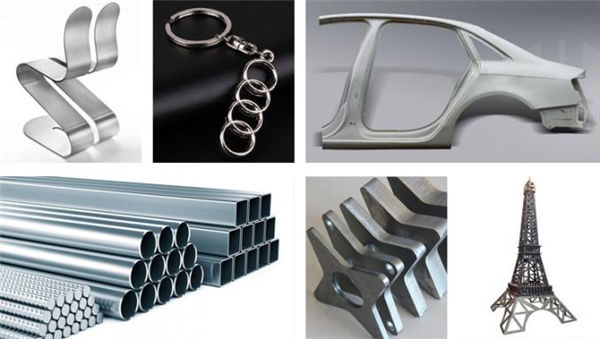

Uporabljeni materiali 500W Fiber laserskega rezanja


Rezalnik iz vlaken se uporablja predvsem za rezanje iz ogljikovega jekla, blago jeklo, nerjavno jeklo, silikonsko jeklo, aluminijeve zlitine, titanove zlitine, pocinkane jeklene pločevine, talilno desko, aluminijasto cinkovo ploščo, baker in številne vrste kovinskih materialov. Laserski rezalniki s cnc se lahko uporabljajo za natančno rezanje. Lahko ga imenujemo tudi stroj za rezanje vlaken, laserski rezalnik za optične vlakne, laserski rezalnik za kovine, rezalnik vlaken, rezanje iz ogljikovega jekla, laserski rezalniki s cnc.

Aplikativna industrija 500W stroja za lasersko rezanje z vlakni


Ta laserski rezalnik za kovine se uporablja pri obdelavi pločevine, letalstvu, vesoljskih poletih, elektroniki, električnih aparatih, delih podzemne železnice, avtomobilih, strojih, natančnih sestavnih delih, ladjah, metalurški opremi, dvigalu, gospodinjskih aparatih, darila in obrti, predelavi orodij, okraševanju, oglaševanje, predelava kovin v tujini različne predelovalne industrije.
