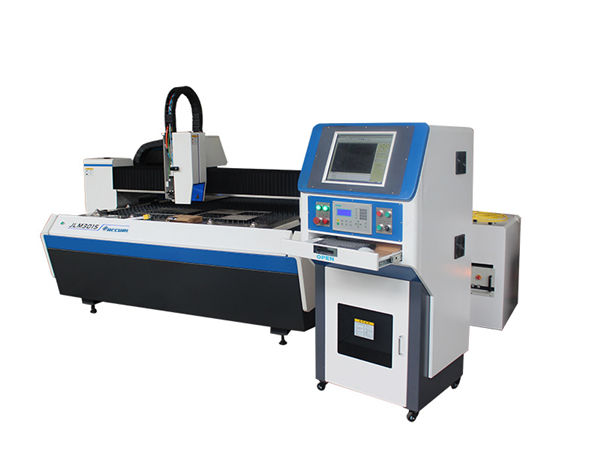

majhni stroji za lasersko rezanje tanke pločevine proti koroziji

Podrobnosti produkta

Certifikacija: ISO9001: 2008

Pogoji plačila in pošiljanja:

Najmanjša količina naročila: 1 enota

Cena: po dogovoru

Podrobnosti embalaže: Leseni kovček

Čas dostave: 7-15 dni

Sposobnost oskrbe: 2000 enot na mesec

Podroben opis izdelka

Ime izdelka:	Stroj za lasersko rezanje kovinskih vlaken visoke natančnosti	Laserska moč:	500w / 800w
Delovno območje:	500 * 500 mm	Največja hitrost premikanja:	60m / min
Natančnost pozicioniranja:	± 0,01-0,03	Dobava moči:	3 × 380 V ± 10% 220 V ± 10%
Paket:	Lesen zaboj	Garancija:	1 leto

Natančni laserski rezalni stroj je zasnoval in izdelal RISE LASER. Sprejeto z vodilno lasersko tehnologijo za uporabo tanke pločevine. Stroj je kombiniran z marmorjem in laserskim rezalnim sistemom Cypcut. Z integriranim načrtovanjem, dvojnim linijskim voznim sistemom z linearnim motorjem, prijaznim vmesnikom in dolgoročno stabilnim delovanjem.

* Varnostna struktura
* Manj poklica, dobro za majhne delavnice.
* Enostavna ponudba
* Vodilni sistem rezanja kipkov, enostaven za uporabo.
* Protikorozijska obraba
* Na voljo je brezplačno vzdrževanje delov za prenos, korozivno rezanje materialov.
* Stabilen in trpežen
* Marmorno obdelovalno orodje, manj popačenj, visoka stabilnost, protitok med delom pri visoki hitrosti.
* Natančno rezanje
* Najboljše rezanje prihaja iz Švice RAYTOOLS laserska rezalna glava
* Vlaknasti laserji
* Sprejeto z vrhunskimi laserji z vlakninami iz Kitajske, izdelanimi z dobro kakovostjo in stabilnostjo.
* Natančni mehanizem gibanja
* Dvojni linearni sistem vožnje lahko izboljša natančnost in učinkovitost rezanja.

^{Konfiguracija}

^#	^Postavka	^{Specifikacija}	^{Blagovna znamka}	^Opomba
¹	^{Laserski vir}	^800W	^Maxfotonika
²	^{linearni motor}		^Raytools
³	^{Optična rešetka}	^{ločljivost 0,5 μm}	^Španija
⁴	^Voznik		^servotronix
⁵	^{Z os skupina vijačnih modulov}		^{Opolnomočenje}
⁶	^{Laserska rezalna glava}	^BT230	^Raytools
⁷	^{Natančna linearna vodilna tirnica}		^Hiwin
⁸	^Marmor	^{18001350200}	^Shandong
⁹	^{Organski pokrov}	^Standardno	^Raytools
¹⁰	^{Obdelovalni material}	^Standardno	^Raytools	^{letalske aluminijeve zlitine}

^Parameter

^Model		⁵⁰⁵⁰
^{Delovna velikost}		^{500 × 500 (mm)}
^{Najv. Pospešek}		^1,2g
^{X OSI}	^{Najv. Hitrost premikanja}	^{60m / min}
	^Pot	^{500 mm}
	^{Natančnost pozicioniranja}	^{± 0,01 mm}
	^{Natančnost ponovitve}	^{± 0,004 mm}
^{Y OSI}	^{Najv. Hitrost premikanja}	^{60m / min}
	^Pot	^{500 mm}
	^{Natančnost pozicioniranja}	^{± 0,01 mm}
	^{Natančnost ponovitve}	^{± 0,004 mm}
^{Z AXIS}	^Pot	^{100 mm}

^{Delovni pogoj}

¹	^{Delovna temperatura}	^{-10 ℃ ～ 45 ℃}
²	^{Relativna vlaga}	^{＜ 90% brez kondenzatorja}
³	^Okolje	^{Dobro prezračevanje, brez vibracij}
⁴	^Napajanje	^{3 × 380 V ± 10% 220 V ± 10%}
⁵	^{Frekvenca napajanja}	^50Hz

Strojni predlog

4.1 Stojalo za stroje ima marmornato strukturo in sistem CNC za lasersko rezanje v ZDA. Z integriranim oblikovanjem, z obdelavo vilicnih rezkalnih strojev, da bi bilo gibanje natančno .linearni sistem vožnje, prijazen vmesnik in dolgoročno stabilno delovanje.
Sprejeta THK Japonska natančna linearna vodilna tirnica, z visoko natančnostjo, nizko odrgnjenostjo in enostavno montažo ali zamenjavo.

4. 2 laserska rezalna glava
BT230 (Raytools, znamka Švica) laserska rezalna glava s sistemom za samodejno ostrenje. Lahko prepreči odpadke materialov zaradi izkrivljanja. Zaščitno steklo lahko zadrži in zaščiti nizke stroške pomembnih optičnih delov znotraj rezalne glave. Sistem samodejnega ostrenja je primeren za obdelavo nekovinskih kovin. V kombinaciji z visokokakovostnimi laserji se BT230 lahko široko uporablja v keramični, medicinski, polprevodniški in drugi industriji.

^dogovarjanje	^{100 mm}
^{osredotočenost}	^{125 mm}
^{optična odprtina}	^{25 mm}
^{šoba (enojna)}	^{: 0,8 / 1,0 / 1,5 / 2,0 / 2,5 / 3,0 / 3,5 / 4,0 mm}
^{materiali za leče}	^kremen
^{vlaknasti čep}	^QBH
^{Pomožni tlak}	^{Najv. 20bar}
^utež	^{~ 1,5 kg}

4. 3 Krmilni sistem

Uporaba profesionalnih računalniških računalniških operacij, grafični vmesnik, enostaven za upravljanje, profesionalna programska oprema za nadzor rezanja lahko prosto oblikuje različne grafike in besedila, sprotno obdelavo, podporo CAD, CorelDraw in drugo profesionalno programsko opremo za kartiranje.
. Visokokakovostno industrijsko upravljanje računalnika
. Visoko učinkovit, enostaven CNC sistem za rezanje
. Funkcija samodejnega sledenja osi Z
CNC nadzorni sistem za rezanje
CNC nadzorni sistem za rezanje je uporaba visokozmogljive krmilne kartice, ki temelji na razvoju sistema Windows XP Professional, ki se v celoti poveže s CNC krmilnim sistemom, zato se nadziranje nadzora in programske opreme v realnem času med strojnim in laserskim virom bolj priročno in hitro.

Glavne značilnosti krmilnega sistema

Stabilno delovanje, dobra sposobnost motenj
Hitro premikanje hitrosti, gladek zagon in postanek
Dober rezalni učinek, velika hitrost rezanja
Povečana zmogljivost za veliko obdelavo podatkov
Nadzor izhoda: podpora enotnemu načinu izhoda subjekta, podpiranje katerega koli položaja za začetek rezanja, v kombinaciji z NC in grafiko dva izhodna načina, lahko spremenite po parametrih zaustavitve.

Programska oprema

l Na voljo je angleška različica
l Shranjujem datoteke, ki so ponovno zahtevane
l prikaz gibanja in stanja rezanja
l Podpiram DXF, mednarodne datoteke G kodo NC.
l Izračun rezanja samodejno
l Glede na potrebe obdelave podpira spreminjanje začetnega položaja rezanja in smeri obdelave, medtem ko se bo sistemska dinamika prilagodila tako, da bo vodila v ali linijo.
Optimizirajte delovni čas pri uvozu datotek ali ročnem prilagajanju.
Na voljo so delni podatki, uvoženi in uporabljeni iz skupine
Programska oprema za samodejno gnezdenje CAM
Visok odziv, visoka stopnja vzorčenja, visoka hitrost prenosa zagotavljajo stabilnost servo sistema, s pomočjo sistema lahko ključ umeri delovanje senzorja.
Sistem CNC s sistemom EtherCAT BUS (AheadTechs) lahko podpira prilagodljivo krmiljenje za bolj kombiniran vmesnik. Podpira različne načine kompenzacije nagiba gredi, da se zagotovi natančnost obdelave.
Upravljanje za obdelavo statistike delov in količine proizvodnje.

^{Parameter Teorija rezanja}

^{Moč (W)}	^Material	^{Debelina (mm)}	^{Hitrost rezanja (m / min)}	^Plin
⁸⁰⁰	^{Nerjaveče jeklo}	¹	^8-9	^N2
		²	^5-6	^N2
		³	^1.8-2	^N2
		⁴	^1.2-1.3	^N2
⁸⁰⁰	^{Ogljikovo jeklo}	¹	^8-10	^O2
		²	^4-5	^O2
		³	^2.8-3	^O2
		⁴	^1.4-1.8	^O2
		⁵	^1.2-1.5	^O2
		⁶	^0.9-1.1	^O2
		⁸	^0.6-0.7	^O2
