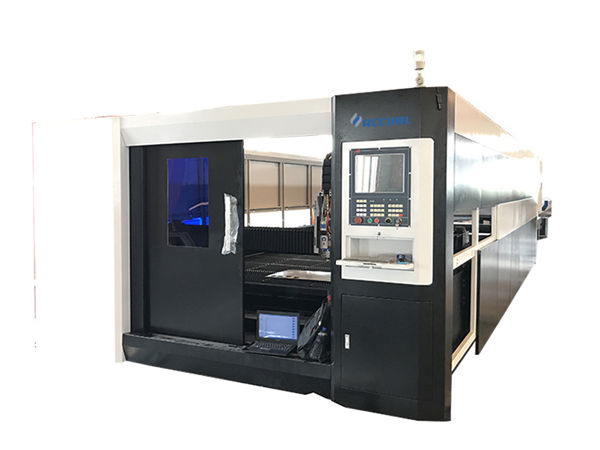

stroj za lasersko rezanje iz nerjavečega jekla iz kovinskih pločevin

Podrobnosti produkta

Certifikacija: CE
Pogoji plačila in pošiljanja:
Minimalna količina naročila: 1Set
Cena: Po dogovoru
Podrobnosti o embalaži: 1 * 40GP posoda
Čas dostave: 30 dni
Pogoji plačila: L / C, D / A, T / T, D / P, Western Union
Sposobnost dobave: 150set

Podroben opis izdelka

Uporaba ::	Vsi kovinski material	Debelina reza:	SS Upto 12mm, MS Upto 22cm
Tip laserja:	Vlakno	Pogostost impulza:	1-2000HZ
Sistem za določanje položaja:	Rdeča luč	Programska oprema za nadzor ::	Cypcut
Podprti grafični format ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Kraj izvora::	Kitajska
Številka modela::	TY-6020JB	Poprodajna storitev:	Inženirji, ki so na voljo za servisiranje strojev v tujini
Ponavljanje natančnosti:	+ -0,03 mm	Delovna temperatura::	0 ° C-45 ° C
Delovna vlaga ::	5%-95%	Laser Vir:	Kitajski ali uvoženi
Napetost::	AC380V ± 10% 50 HZ (60 HZ)	Območje reza:	6000 * 2000mm
Ime izdelka:	Stroj za lasersko rezanje jeklenih vlaken iz kovinskih plošč TY-6020JB

Prednost stroja z laserskimi vlakni

1. Primerjajte s tradicionalnim laserjem, laserski vlakni so bolj varstvo okolja
2. Veliko manjša poraba energije: učinkovitost fotoelektrične pretvorbe vlaken laser 15 krat večja od običajnega laserja.
3. Večja kakovost laserske točke: laserski vir z enim modulom
4. Manjša poraba: Poraba električne energije znaša manj kot 7KW na uro.

Glavne značilnosti Fiber laserskega rezalnega stroja

Telo stroja:
1. Ohišje stroja Taiyi z 8 mm jekleno strukturo, 600 ℃ toplotna obdelava, natančno varjenje, da zagotovite 20-letno uporabo brez deformacij.

2. Okov z ulitkom iz magnezijeve zlitine, Močna stabilnost brez deformacij, Hitro gibanje.

3. Sistem za kajenje z visokim učinkom na obeh straneh telesa stroja, močan segmentiran prah in zbiranje kajenja bo delavcu zmanjšal škodo.

4. Uvoženo natančno prirobnico in servo motor, hitro delovanje.

5. 70 rezil in 6 drsnih palic na strojni postelji, z tesnimi rezili za zmanjšanje opozorila stroja, drsne palice, ki delajo z valji, za enostavno nalaganje in prenos listov.

6. Prožna nakladalna škatla se lahko odpira spredaj in z obeh strani, kar je primerno za delovno stanje stroja.

Specifikacija

Laser vir medija	Vlakno
Obseg reza (L * W)	6000 mm × 2000 mm
Z osni hod	250 mm
Najv. hitrost pozicioniranja	120 m / min
X, Y os Maks. pospešiti hitrost	1.0G
Hladilna oblika	Vodno hlajenje
Laserska valovna dolžina	1070nm
Izhodna moč laserskega vira	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Neobvezno)
Min. rezalna vrzel	≤ 0,1 mm
Natančnost pozicioniranja X, Y in Z osi	± 0,03 mm
Ponavljajoča se natančnost pozicioniranja osi X, Y in Z	± 0,01 mm
Debelina materiala za rezanje (glede na material)	0,2 - 25 mm
Model voznika	Uvoženi servo motor
Potreba po moči	380 V, 50/60 Hz
Delovna temperatura	0-45 ℃
Nenehni delovni čas	24 ur
Teža stroja	Približno 12000 kg
Skupna raven zaščite napajanja	IP54

Referenčna tabela debeline rezanja

Laserska moč	Največja debelina rezanja
Laserska moč	Ogljikovo jeklo (mm)	Nerjaveče jeklo (mm)	Aluminij (mm)	Medenina (mm)
700W	8	3	1	1
1000 W	12	4	2	2.5
1500W	14	5	4	3
2000W	16	6	5	4
3000 W	22	10	6	8
Zgornji parameter samo za referenco

Uporabljeni materiali

Nerjaveče jeklo, ogljikovo jeklo, legirano jeklo, silicijevo jeklo, vzmetno jeklo, galvanizirana plošča, vložena plošča, medenina plošča, bakrena plošča, aluminijasta plošča, itd

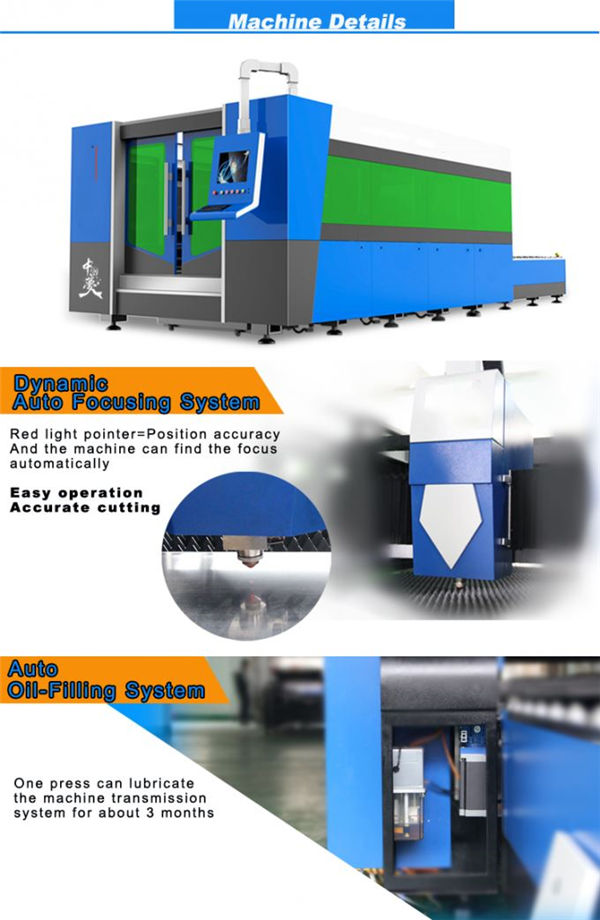

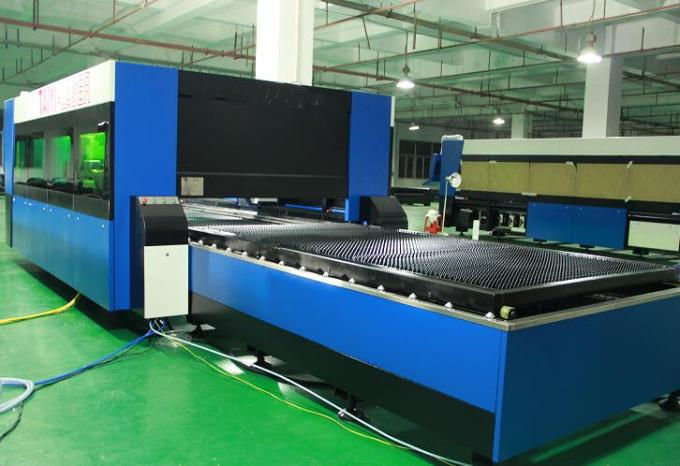

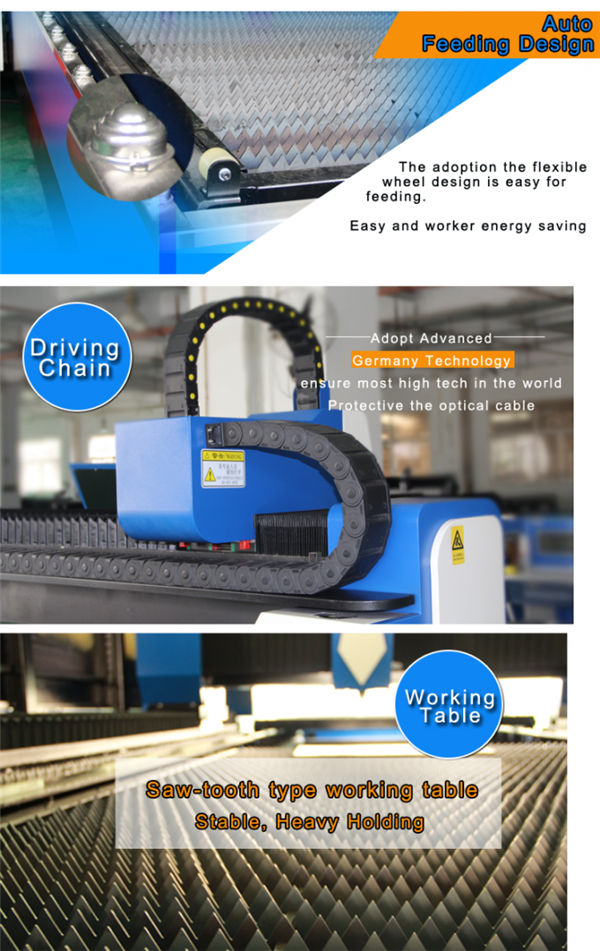

Podrobne slike

	Ime:Ohišje stroja in dodatki a.600 ℃ toplotna obdelava, 24 urno hlajenje v peči, natančno varjenje s CO2, da zagotovite 20-letno uporabo brez deformacij. b.Sinhroni X / Y / Z osi: Z-os lahko deluje 150 mm, primerna za rezanje številnih vrst kovinskih pločevin. c.Visoka kakovost zagotavlja njegovo trajnost in lažje vzdrževanje.
Ime:AC servo motor in voznik Uvoženi servo motor (os Y, ki ga poganjata dva servo motorja), skupaj s prefinjenim planetarnim reduktorjem zagotavlja stabilen, natančen in zanesljiv pogon.
	Ime:Natančna linearna vodila Napredni sistem rezanja, lasersko napajanje in servo gibanje popolnoma ustrezajo drug drugemu, uvoženi visoko precizni zobnik in sistem pogona stojala, izmenljiva dvojna delovna miza za zagotovitev večje hitrosti in natančnosti obdelave.
Ime:Rezalna glava Brezkontaktna rezalna glava ima funkcijo samodejnega sledenja višine in proti trkom, kar močno izboljša hitrost rezanja, gladkost in natančnost rezanja pod isto izhodno močjo. Z eno besedo, učinkovitost rezanja se lahko poveča.
	Ime:Laserski vir velika hitrost, zelo natančna linija rezanja in gladek rezalni rob

Ime:Ohišje stroja in dodatki

a.600 ℃ toplotna obdelava, 24 urno hlajenje v peči, natančno varjenje s CO2, da zagotovite 20-letno uporabo brez deformacij.
b.Sinhroni X / Y / Z osi: Z-os lahko deluje 150 mm, primerna za rezanje številnih vrst kovinskih pločevin.
c.Visoka kakovost zagotavlja njegovo trajnost in lažje vzdrževanje.

Ime:AC servo motor in voznik

Uvoženi servo motor (os Y, ki ga poganjata dva servo motorja), skupaj s prefinjenim planetarnim reduktorjem zagotavlja stabilen, natančen in zanesljiv pogon.

Ime:Natančna linearna vodila

Napredni sistem rezanja, lasersko napajanje in servo gibanje popolnoma ustrezajo drug drugemu, uvoženi visoko precizni zobnik in sistem pogona stojala, izmenljiva dvojna delovna miza za zagotovitev večje hitrosti in natančnosti obdelave.

Ime:Rezalna glava

Brezkontaktna rezalna glava ima funkcijo samodejnega sledenja višine in proti trkom, kar močno izboljša hitrost rezanja, gladkost in natančnost rezanja pod isto izhodno močjo. Z eno besedo, učinkovitost rezanja se lahko poveča.

Ime:Laserski vir

velika hitrost, zelo natančna linija rezanja in gladek rezalni rob

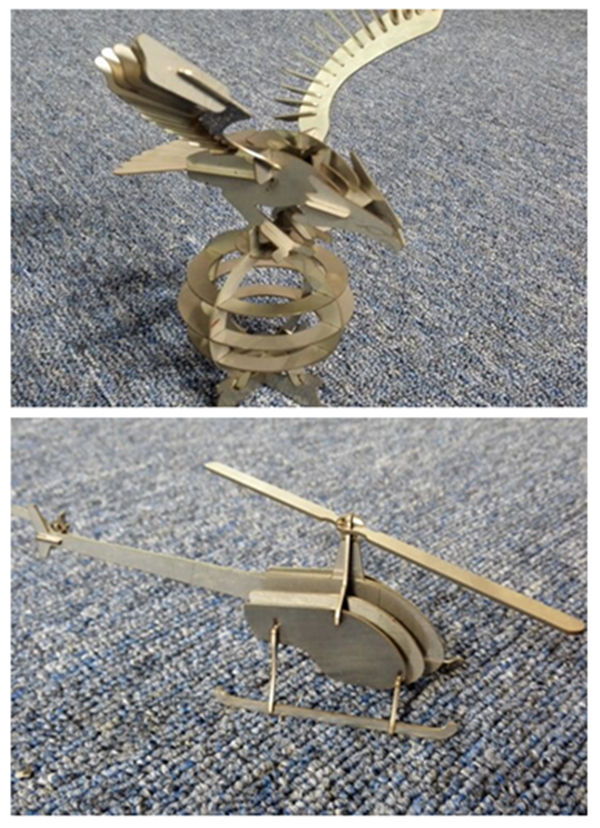

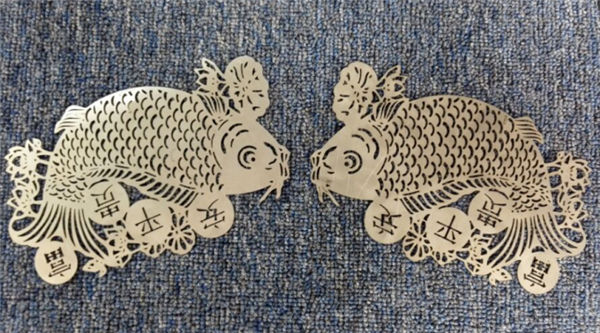

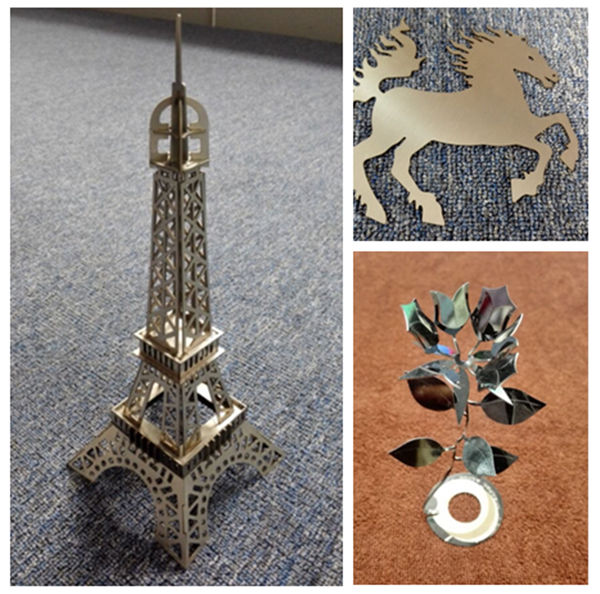

Rezanje vzorcev

Usposabljanje

Poprodajna storitev, od usposabljanja do namestitve strojev (3 načini):
1. Videoposnetek za usposabljanje in uporabniški priročnik v angleščini, ki bo na voljo za namestitev, delovanje, vzdrževanje in odpravljanje težav, ter tehnični vodnik, ki vam ga bodo ponudili po e-pošti, faksu, telefonu / whatsapp / skype // in tako naprej, ko se srečate nekatere težave pri namestitvi, uporabi ali prilagajanju.
2. Vaše podjetje lahko uredi tovarno, da pride v našo tovarno, da se nauči osnovnega znanja o opremi in osnovnih potrebah, dovolj časa za usposabljanje približno 3-5 dni, vsebina usposabljanja je naslednja:
a) skupno usposabljanje za programsko opremo za risanje;
b) postopke usposabljanja za vklop in izklop;
c) Pomen parametrov nadzorne plošče in programske opreme, nastavitev obsega parametrov
d) osnovno čiščenje in vzdrževanje stroja;
e) skupne težave s strojno opremo;
f) Previdnost delovanja.
3. Usposabljanje za usposabljanje od vrat do vrat. vizum, potni stroški in nastanitev bodo na stroške stranke. Bolje je, da v času usposabljanja uredimo prevajalca za oba naša inženirja. Čas usposabljanja: 3-5dni.

Garancija

a). 1Le za celoten stroj za lasersko rezanje kovinskih vlaken. (Škoda, ki jo povzroči človek, se pogaja.).
b). Laserski vir 2 leti garancije
c). Vseživljenjsko vzdrževanje in dobava rezervnih delov
d). Brezplačno usposabljanje za operativne uslužbence. (inženir lahko gre v tujino po dogovoru.)
