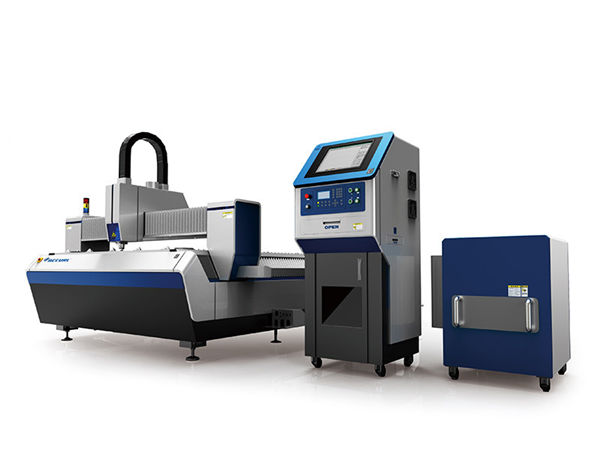

cnc stroj za rezanje pločevine / stroj za rezanje cevi

Podrobnosti produkta


Certifikacija: CE
Pogoji plačila in pošiljanja:
Minimalna količina naročila: 1Set
Cena: Po dogovoru
Podrobnosti o embalaži: 1 * 40GP posoda
Čas dostave: 30 dni
Pogoji plačila: L / C, D / A, T / T, D / P, Western Union

Podroben opis izdelka


Uporaba ::Vsi kovinski materialDebelina reza:SS Upto 12mm, MS Upto 22cm
Tip laserja:Uvožen originalni laser za vlaknaCNC ali ne:Da
Min.line Širina:0,1 mmPodprti grafični format ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLT
Največji pospešek:1.0GPonavljanje natančnosti:+/- 0,03 mm
Delovna temperatura::0 ° C-45 ° CNačin hlajenja:Vodno hlajenje
Teža (kg):8600Napetost::AC380V ± 10% 50 HZ (60 HZ)
Območje reza:3000x1500mmIzdelek:CNC stroj za rezanje pločevine / stroj za rezanje cevi

Prednost stroja z laserskimi vlakni


1) Lasersko rezanje vlaken je najhitrejši postopek za tanko pločevino.
2) Kakovost površine je čista narezana površina.
3) Odsevne materiale, kot so aluminij, baker in medenina, je mogoče enostavno rezati.
4) Stroški obdelave delov so zelo nizki.
5) Stroški vzdrževanja le malo ali nič.
6) Potrošni delni stroški so nizki. Edini deli, ki jih je treba spremeniti, so šobe, keramika in zaščitna očala v dolgih obdobjih. Drugih potrošnih stroškov ni.
7) Življenjska doba resonatorja je več kot 100.000 delovnih ur.
8) Sistem dvojnega krogličnega vijaka in uvoženi CNC sistem odprtega tipa, zagotovite visoko
natančnost in visoka delovna učinkovitost med rezanjem z visoko hitrostjo.
9) Standardna kolokacija 2KW laserskega vlakna in neobvezna 500W-4000W vlaknasta laserja
Standardna kolokacija laserskega vlakna s 500 W in neobvezna 1000W IPG ali N-svetlobna vlakna.
Nizki stroški obratovanja in vzdrževanja. Doseči dolgoročno donosnost naložb in povečanje prihodkov.
10) Zasnova ohišja ustreza standardu CE za zanesljivo in varno obdelavo.
Izmenjevalnik palet je primeren za nalaganje in razlaganje materiala, saj izboljša učinkovitost.
Odprta struktura je enostavna in priročna za nalaganje in razlaganje materiala.
Naprava za zbiranje predalov omogoča sprejem materiala bolj priročno.
11) Ciljno okrepljeno ohišje stroja po 2-kratnem postopku staranja, s hitrim rezanjem, zagotavlja dolgoročno natančnost in stabilnost delovanja.

Glavne značilnosti Fiber laserskega rezalnega stroja


1) Sprejetje svetovno znanega izvora laserskega vira Dlaser Fiber iz Nemčije in rezalne glave Laser Mech & USA
Dynamic Focus System, z visoko natančnostjo lahko reže in prebija različne kovinske materiale
in velika hitrost.
2) Ker se laser prenaša z vlakni, ni treba vzdrževati ali prilagajati laserske optične poti.
Močno zmanjša stopnjo napak na strojih in podaljša življenjsko dobo.
3) Obseg rezanja velikega formata ustreza zahtevam različnih vrst obdelave kovin.

Specifikacija


Laser vir medijaVlakno
Obseg reza (L * W)3000 mm × 15000 mm
Z osni hod250 mm
Najv. hitrost pozicioniranja120 m / min
X, Y os Maks. pospešiti hitrost1.0G
Hladilna oblikaVodno hlajenje
Laserska valovna dolžina1070nm


Izhodna moč laserskega vira



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(Neobvezno)

Min. rezalna vrzel≤ 0,1 mm
Natančnost pozicioniranja X, Y in Z osi± 0,03 mm
Ponavljajoča se natančnost pozicioniranja osi X, Y in Z± 0,01 mm
Debelina materiala za rezanje (glede na material)0,2 - 25 mm
Model voznikaUvoženi servo motor
Potreba po moči380 V, 50/60 Hz
Delovna temperatura0-45 ℃
Nenehni delovni čas24 ur
Teža strojaPribližno 8600 kg
Skupna raven zaščite napajanjaIP54

Referenčna tabela debeline rezanja


Laserska močNajvečja debelina rezanja
Ogljikovo jeklo (mm)Nerjaveče jeklo (mm)Aluminij (mm)Medenina

(mm)

700W8311
1000 W12422.5
1500W14543
2000W16654
3000 W221068
Zgornji parameter samo za referenco



Industrija aplikacij


Primerno za vesoljsko tehnologijo, proizvodnjo zrakoplovov, proizvodnjo raket, izdelavo robotov, proizvodnjo dvigal, ladijsko proizvodnjo, rezanje pločevine, kuhinjsko pohištvo, elektronske komponente, avtomobilske dele, cevi za hlajenje in prezračevanje, znake, kovinske in druge kovinske predelovalne dele

Podrobne slike






Ime:Ohišje stroja in dodatki

a.600 ℃ toplotna obdelava, 24 urno hlajenje v peči, natančno varjenje s CO2, da zagotovite 20-letno uporabo brez deformacij.
b.Sinhroni X / Y / Z osi: Z-os lahko deluje 150 mm, primerna za rezanje številnih vrst kovinskih pločevin.
c.Visoka kakovost zagotavlja njegovo trajnost in lažje vzdrževanje.

Ime:AC servo motor in voznik

Uvoženi servo motor (os Y, ki ga poganjata dva servo motorja), skupaj s prefinjenim planetarnim reduktorjem zagotavlja stabilen, natančen in zanesljiv pogon.





Ime:Natančna linearna vodila

Napredni sistem rezanja, lasersko napajanje in servo gibanje popolnoma ustrezajo drug drugemu, uvoženi visoko precizni zobnik in sistem pogona stojala, izmenljiva dvojna delovna miza za zagotovitev večje hitrosti in natančnosti obdelave.

Ime:Rezalna glava



Brezkontaktna rezalna glava ima funkcijo samodejnega sledenja višine in proti trkom, kar močno izboljša hitrost rezanja, gladkost in natančnost rezanja pod isto izhodno močjo. Z eno besedo, učinkovitost rezanja se lahko poveča.





Ime:Laserski vir

velika hitrost, zelo natančna linija rezanja in gladek rezalni rob

Usposabljanje


1.Načrtovanje videoposnetkov in uporabniškega priročnika v angleščini, ki bo na voljo za namestitev, delovanje, vzdrževanje in odpravljanje težav, ter tehnični vodnik, ki vam ga bodo ponudili po e-pošti, faksu, telefonu / whatsapp / skype // in tako naprej, ko se srečate nekatere težave pri namestitvi, uporabi ali prilagajanju.

2.Vaše podjetje se lahko dogovori, da tehnolog pride v našo tovarno, da se nauči osnovnega znanja o opremi in osnovnih potrebah, dovolj časa za usposabljanje približno 3-5 dni, vsebina usposabljanja je naslednja:
a) skupno usposabljanje za programsko opremo za risanje;
b) postopke usposabljanja za vklop in izklop;
c) Pomen parametrov nadzorne plošče in programske opreme, nastavitev obsega parametrov
d) osnovno čiščenje in vzdrževanje stroja;
e) skupne težave s strojno opremo;
f) Previdnost delovanja.
3. Usposabljanje za usposabljanje od vrat do vrat. vizum, potni stroški in nastanitev bodo na stroške stranke. Bolje je, da v času usposabljanja uredimo prevajalca za oba naša inženirja. Čas usposabljanja: 3-5dni.



Pakiranje in pošiljanje


1. Naš leseni kovček je po obdelavi s zaplinjevanjem. Ni potreben pregled lesa, kar prihrani čas pošiljanja.
2.Vsi rezervni deli stroja so bili prekriti z nekaj mehkimi materiali, večinoma z biserno volno.
Izogibajte se vsem poškodbam, ki bi se utegnile zgoditi v postopku dostave. Potem bomo tesno zavili plastično folijo, se prepričajte, da so nepoškodovani mehki materiali nepoškodovani, prav tako pa se izogibajte vodoodpornosti in zaščiti pred rjo.
3.Najbolj je leseni kovček s fiksnim opažem.
4.Na dnu lesenega ohišja je trden železni pokrov, primeren za rokovanje in prevoz.
