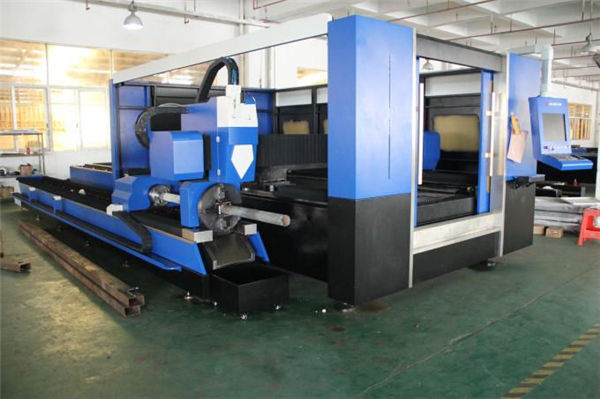

cypcut vlakno 3d stroj za lasersko rezanje 1070nm laserske valovne dolžine

cypcut vlakno 3d stroj za lasersko rezanje 1070nm laserske valovne dolžine

Podrobnosti produkta


Certifikacija: CE
Pogoji plačila in pošiljanja:
Minimalna količina naročila: 1Set
Cena: Po dogovoru
Podrobnosti o embalaži: 1 * 20GP posoda
Čas dobave: 30 dni za stroj za lasersko rezanje pločevine in cevi
Pogoji plačila: L / C, D / A, T / T, D / P, Western Union, L / C
Sposobnost ponudbe: 50 set na mesec

Podroben opis izdelka


Uporaba ::Vsi kovinski materialDebelina reza:SS Upto 10mm, MS Upto 22cm
Tip laserja:VlaknoCNC ali ne:Da
Način hlajenja ::Vodno hlajenjeProgramska oprema za nadzor ::Cypcut
Podprti grafični format ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTKraj izvora::Kitajska
Številka modela::TY-3015DGPoprodajna storitev:Inženirji, ki so na voljo za servisiranje strojev v tujini
Ponavljanje natančnosti:+ -0,03 mmDelovna temperatura::0 ° C-45 ° C
Delovna vlaga ::5%-95%Obseg obdelave:20-130mmx3000mm
Napetost::AC380V ± 10% 50 HZ (60 HZ)Območje reza:3000 * 1500 mm Standard, večje lahko prilagodite

Telo stroja


1. Naše telo z 8 mm jekleno konstrukcijo, 600 ℃ toplotna obdelava, natančno varjenje, da zagotovite 20-letno uporabo brez deformacij.
2. Okov z ulitkom iz magnezijeve zlitine, Močna stabilnost brez deformacij, Hitro gibanje.
3. Sistem za kajenje z visokim učinkom na obeh straneh telesa stroja, močan segmentiran prah in zbiranje kajenja bo delavcu zmanjšal škodo.
4. Uvoženo natančno prirobnico in servo motor, hitro delovanje.
5. 70 rezil in 6 drsnih palic na strojni postelji, z tesnimi rezili za zmanjšanje opozorila stroja, drsne palice, ki delajo z valji, za enostavno nalaganje in prenos listov.
6. Prožna nakladalna škatla se lahko odpira spredaj in z obeh strani, kar je primerno za delovno stanje stroja.

cypcut vlakno 3d stroj za lasersko rezanje 1070nm laserske valovne dolžine

Prednost stroja z laserskimi vlakni


1) Odlična kakovost snopa: Manjši premer ostrenja in visoka delovna učinkovitost, visoka kakovost.
2) Velika hitrost rezanja: Hitrost rezanja je večja od 60m / min
3) Stabilno delovanje: Sprejetje vrhunskih svetovnih uvoznih vlaken laserjev, stabilne zmogljivosti, ključni deli lahko
doseči 100.000 ur;
4) visoka učinkovitost fotoelektrične pretvorbe: primerjajte s CO2 laserskim rezalnim strojem,
stroj za lasersko rezanje vlaken ima trikratno učinkovitost fotoelektrične pretvorbe
5) Nizki stroški in nizko vzdrževanje: prihranite energijo in zaščitite okolje. Stopnja fotoelektrične pretvorbe
znaša do 25-30%. Nizka poraba električne energije je le približno 20% -30% tradicionalnega CO2 laserja
rezalni stroj. Fiber linijski prenos ni potreben odsevni objektiv, razen stroškov vzdrževanja;
6) Enostavne operacije: prenos vlaken, brez nastavitve optične poti;
7) Super prilagodljivi optični učinki: Kompaktna zasnova, enostavna in prilagodljiva proizvodna zahteva.

Specifikacija


Laser vir medijaVlakno
Obseg reza (L * W)3000 mm × 1500 mm
Z osni hod250 mm
Najv. hitrost pozicioniranja120 m / min
X, Y os Maks. pospešiti hitrost1.0G
Hladilna oblikaVodno hlajenje
Laserska valovna dolžina1070nm


Izhodna moč laserskega vira



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(Neobvezno)

Min. rezalna vrzel≤ 0,1 mm
Natančnost pozicioniranja X, Y in Z osi± 0,03 mm
Ponavljajoča se natančnost pozicioniranja osi X, Y in Z± 0,01 mm
Debelina materiala za rezanje (glede na material)0,2 - 25 mm
Model voznikaUvoženi servo motor
Potreba po moči380 V, 50/60 Hz
Delovna temperatura0-45 ℃
Nenehni delovni čas24 ur
Teža strojaPribližno 12000 kg
Skupna raven zaščite napajanjaIP54

Podrobne slike

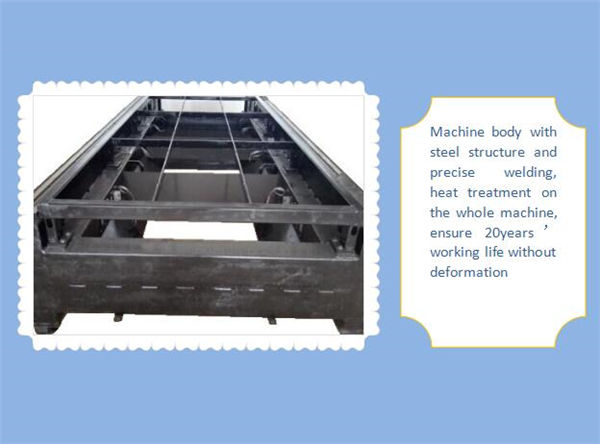

Ime: Telo stroja in dodatki

a.600 ℃ toplotna obdelava, 24 urno hlajenje v peči, natančno varjenje s CO2, da zagotovite 20-letno uporabo brez deformacij.
b.Sinhroni X / Y / Z osi: Z-os lahko deluje 150 mm, primerna za rezanje številnih vrst kovinskih pločevin.
c.Visoka kakovost zagotavlja njegovo trajnost in lažje vzdrževanje.

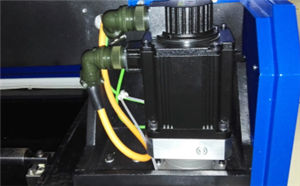

Ime:AC servo motor in voznik

Uvoženi servo motor (os Y, ki ga poganjata dva servo motorja), skupaj s prefinjenim planetarnim reduktorjem zagotavlja stabilen, natančen in zanesljiv pogon.

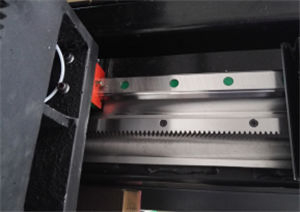

Ime:Natančna linearna vodila

Napredni sistem rezanja, lasersko napajanje in servo gibanje popolnoma ustrezajo drug drugemu, uvoženi visoko precizni zobnik in sistem pogona stojala, izmenljiva dvojna delovna miza za zagotovitev večje hitrosti in natančnosti obdelave.



Ime:Rezalna glava

Brezkontaktna rezalna glava ima funkcijo samodejnega sledenja višine in proti trkom, kar močno izboljša hitrost rezanja, gladkost in natančnost rezanja pod isto izhodno močjo. Z eno besedo, učinkovitost rezanja se lahko poveča.

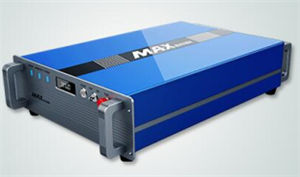

Ime:Laserski vir

velika hitrost, zelo natančna linija rezanja in gladek rezalni rob

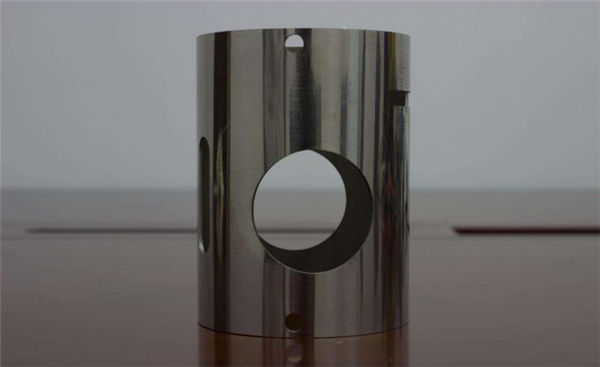

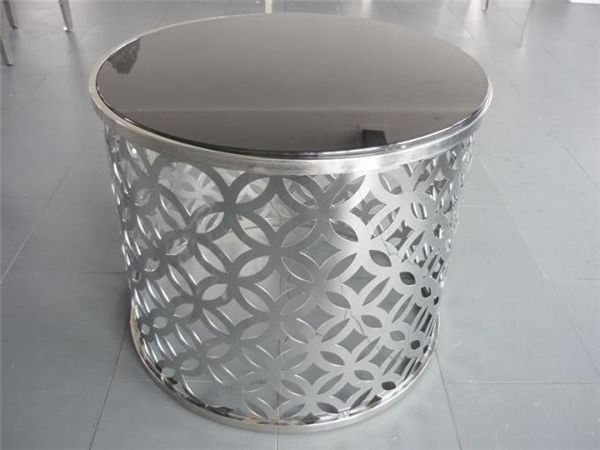

Rezanje vzorcev


Usposabljanje


Po podpisu pogodbe lahko vaše podjetje dogovori, da tehnolog pride v našo tovarno, da se nauči osnovnega znanja o opremi in osnovnih potrebah, dovolj časa za usposabljanje približno 1-3 dni, vsebina usposabljanja je naslednja:
a) skupno usposabljanje za programsko opremo za risanje;
b) postopke usposabljanja za vklop in izklop;
c) pomen parametrov nadzorne plošče in programske opreme, nastavitev obsega parametrov;
d) osnovno čiščenje in vzdrževanje stroja;
e) skupne težave s strojno opremo;
f) previdno delovanje,

Garancija


a) .1Leta za celoten stroj za lasersko rezanje cevnih vlaken. (Škoda, ki jo povzroči človek, se pogaja.).
b) .Laser vir 2 leti garancije
c). Dolgotrajno vzdrževanje in dobava rezervnih delov
d). Brezplačno usposabljanje operativnih uslužbencev. (inženir lahko gre v tujino po dogovoru.)
