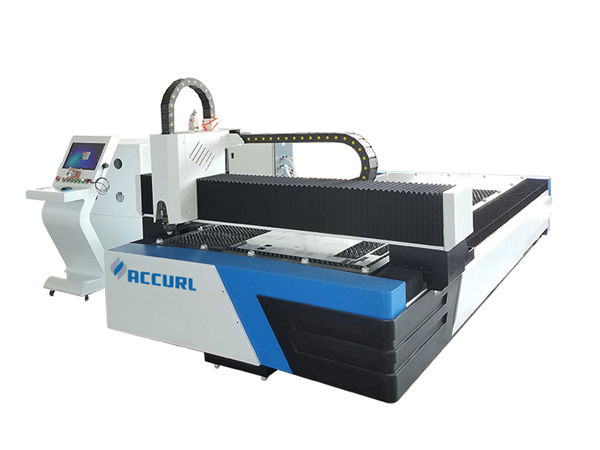

ipg / raycus cnc stroj za lasersko rezanje laserskega rezalnika pločevine

ipg / raycus cnc stroj za lasersko rezanje laserskega rezalnika pločevine

Podrobnosti produkta


Certifikacija: CE
Pogoji plačila in pošiljanja:
Minimalna količina naročila: 1Set
Cena: Po dogovoru
Podrobnosti o embalaži: 1 * 20GP posoda
Čas dostave: 30 dni
Pogoji plačila: L / C, D / A, T / T, D / P, Western Union

Podroben opis izdelka


Uporaba:Vsi kovinski materialDebelina reza:SS Upto 10mm, MS Upto 22cm
Tip laserja:VlaknoCNC ali ne:Da
Način hlajenja:Vodno hlajenjeProgramska oprema za nadzor:Cypcut
Podprti grafični format:AI, BMP, DST, DWG, DXF, DXP, LAS, PLTKraj izvora:Kitajska
Številka modela::TY-3015JBPoprodajna storitev:Inženirji, ki so na voljo za servisiranje strojev v tujini
Ponavljanje natančnosti:+ -0,03 mmDelovna temperatura::0 ° C-45 ° C
Delovna vlaga ::5%-95%Laser Vir:Kitajski ali uvoženi
Napetost::AC380V ± 10% 50 HZ (60 HZ)Območje reza:3000 * 1500 mm Standard, večje lahko prilagodite

Telo stroja


1. Ohišje stroja Taiyi z 8 mm jekleno strukturo, 600 ℃ toplotna obdelava, natančno varjenje, da zagotovite 20-letno uporabo brez deformacij.
2. Okov z ulitkom iz magnezijeve zlitine, Močna stabilnost brez deformacij, Hitro gibanje.
3. Sistem za kajenje z visokim učinkom na obeh straneh telesa stroja, močan segmentiran prah in zbiranje kajenja bo delavcu zmanjšal škodo.
4. Uvoženo natančno prirobnico in servo motor, hitro delovanje.
5. 70 rezil in 6 drsnih palic na strojni postelji, z tesnimi rezili za zmanjšanje opozorila stroja, drsne palice, ki delajo z valji, za enostavno nalaganje in prenos listov.
6. Prožna nakladalna škatla se lahko odpira spredaj in z obeh strani, kar je primerno za delovno stanje stroja.

Specifikacija


Laserski virIPG / Raycus / Nlight
Telo strojapodstrešna zgradba
Delovna potovanjaŠtevilčna kontrolna mizica z natančnim krogličnim vijakom z napajalno napravo
Največja hitrost teka80m / min
X / Y natančnost lokacije0,03 mm / m
Napajanje380V 50Hz / 60Hz
X / Y ponovljena natančnost lokacije± 0,03 mm
Delovna temperatura0 ° C-45 ° C
Največji pospešek1.0G
Bruto moč stroja<16KVA
Uporabljeni materialiTanko blago jeklo, nerjavno jeklo in druge vrste kovinskih plošč
Območje rezanja3000mm * 1500mm / 4000mm * 2000mm / 6000mm * 2000mm
Totalna teža4500KGS

Rezalna referenčna tabela


Laserska močNajvečja debelina rezanja
Ogljikovo jeklo (mm)Nerjaveče jeklo (mm)Aluminij (mm)Medenina

(mm)

800W8311
1000 W12422.5
1500W14543
2000W16654
3000 W221068
Zgornji parameter samo za referenco

Podrobne slike


Ime:Telo in dodatki stroja.600 ℃ toplotna obdelava, 24 urno hlajenje v peči, natančno varjenje s CO2, varna uporaba 20 let brez deformacij.
b.Sinhroni X / Y / Z osi: Z-os lahko deluje 150 mm, primerna za rezanje številnih vrst kovinskih pločevin.
c.Visoka kakovost zagotavlja njegovo trajnost in lažje vzdrževanje.
Ime:AC servo motor in gonilnikUvoženi servo motor (osi Y, ki ga poganjata dva servo motorja), skupaj s prefinjenim planetarnim reduktorjem zagotavlja stabilen, natančen in zanesljiv pogon.
Ime:Precision Linear GuidesAdvanced rezalni sistem, laserski pogon in servo gibanje popolnoma ustrezajo drug drugemu, uvoženi visoko precizni zobnik in sistem pogona stojala, izmenljiva dvojna delovna miza, da se zagotovi večja hitrost obdelave in natančnost.
Ime:Rezalna glava Brezkontaktna rezalna glava ima funkcijo samodejnega sledenja višine in proti trkom, kar močno izboljša hitrost rezanja, gladkost in natančnost rezanja pod isto izhodno močjo. Z eno besedo, učinkovitost rezanja se lahko poveča.
Ime:Hitrost laserske hitrosti, zelo natančna linija rezanja in gladek rezalni rob

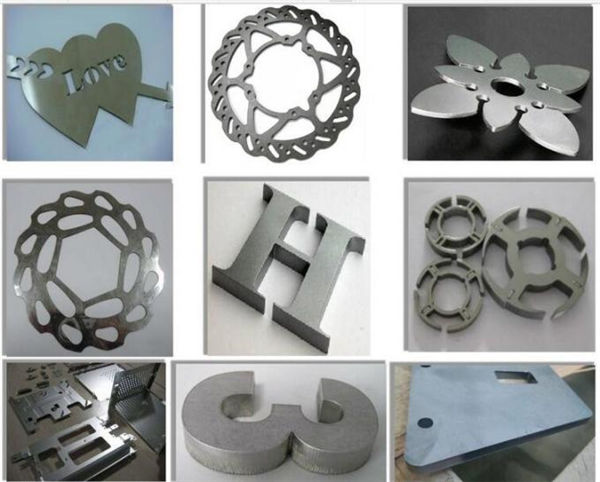

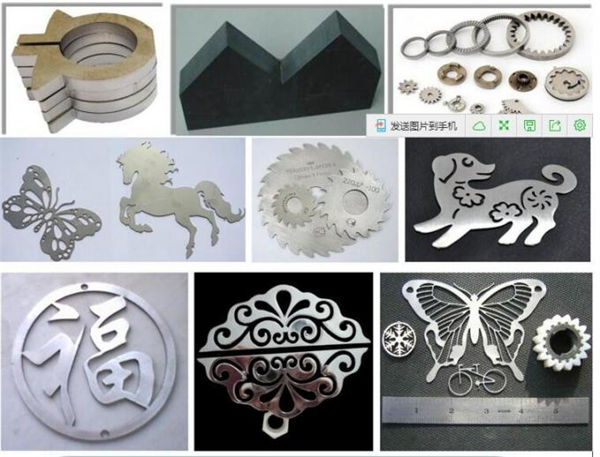

Rezanje vzorcev


Usposabljanje


Po podpisu pogodbe lahko vaše podjetje dogovori, da tehnolog pride v našo tovarno, da se nauči osnovnega znanja o opremi in osnovnih potrebah, dovolj časa za usposabljanje približno 1-3 dni, vsebina usposabljanja je naslednja:
a) skupno usposabljanje za programsko opremo za risanje;
b) postopke usposabljanja za vklop in izklop;
c) pomen parametrov nadzorne plošče in programske opreme, nastavitev obsega parametrov;
d) osnovno čiščenje in vzdrževanje stroja;
e) skupne težave s strojno opremo;
f) Previdnost delovanja

Garancija


a) .1Leta za celoten stroj (po povzetju umetne poškodbe.).
b) .Laser vir 2 leti garancije
c). Dolgotrajno vzdrževanje in dobava rezervnih delov
d). Brezplačno usposabljanje operativnih uslužbencev. (inženir lahko gre v tujino po dogovoru.)
