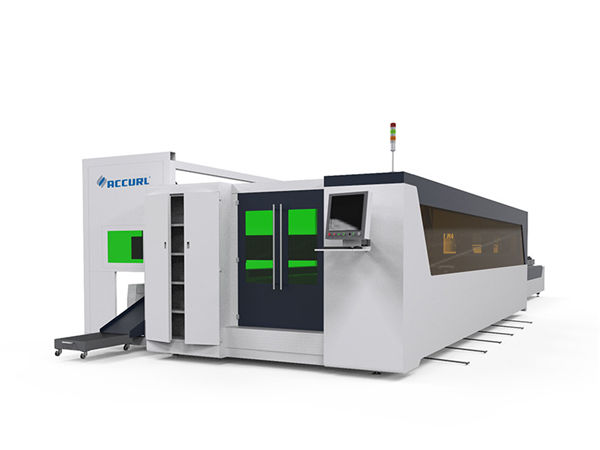

visoko učinkovit 3d stroj za rezanje bakrenih cevi / 3d stroj za rezanje

visoko učinkovit 3d stroj za rezanje bakrenih cevi / 3d stroj za rezanje

Podrobnosti produkta


Certifikacija: CE
Pogoji plačila in pošiljanja:
Minimalna količina naročila: 1Set
Cena: Po dogovoru
Podrobnosti o embalaži: 1 * 20GP posoda
Čas dostave: 30 dni
Pogoji plačila: L / C, D / A, T / T, D / P, Western Union, L / C
Sposobnost ponudbe: 50 set na mesec

Podroben opis izdelka


Uporaba ::Vsi kovinski materialDebelina reza:SS Upto 10mm, MS Upto 22cm
Tip laserja:VlaknoCNC ali ne:Da
Način hlajenja ::Vodno hlajenjeProgramska oprema za nadzor ::Cypcut
Podprti grafični format ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTKraj izvora::Kitajska
Številka modela::TY-3015DGPoprodajna storitev:Inženirji, ki so na voljo za servisiranje strojev v tujini
Ponavljanje natančnosti:+ -0,03 mmDelovna temperatura::0 ° C-45 ° C
Delovna vlaga ::5%-95%Obseg rezanja cevi:20-130mmx3000mm
Napetost::AC380V ± 10% 50 HZ (60 HZ)Območje reza:3000 * 1500 mm Standard, večje lahko prilagodite

Glavne značilnosti


1. Naše telo z 8 mm jekleno konstrukcijo, 600 ℃ toplotna obdelava, natančno varjenje, da zagotovite 20-letno uporabo brez deformacij.
2. Okov z ulitkom iz magnezijeve zlitine, Močna stabilnost brez deformacij, Hitro gibanje.
3. Sistem za kajenje z visokim učinkom na obeh straneh telesa stroja, močan segmentiran prah in zbiranje kajenja bo delavcu zmanjšal škodo.
4. Uvoženo natančno prirobnico in servo motor, hitro delovanje.
5. 70 rezil in 6 drsnih palic na strojni postelji, z tesnimi rezili za zmanjšanje opozorila stroja, drsne palice, ki delajo z valji, za enostavno nalaganje in prenos listov.
6. Prožna nakladalna škatla se lahko odpira spredaj in z obeh strani, kar je primerno za delovno stanje stroja.

Prednost


1. Primerjajte s tradicionalnim laserjem, laserski vlakni so bolj varstvo okolja:
2. Veliko manjša poraba energije: učinkovitost fotoelektrične pretvorbe vlaken laser 15 krat večja od običajnega laserja.
3. Večja kakovost laserske točke: laserski vir z enim modulom
4. Manjša poraba: Poraba električne energije znaša manj kot 7KW na uro.

Specifikacija


ModelTY-3015DG
Laser vir medijaVlakno
Obseg reza (L * W)3000 mm × 1500 mm
Z osni hod250 mm
Najv. hitrost pozicioniranja120 m / min
X, Y os Maks. pospešiti hitrost1.0G
Hladilna oblikaVodno hlajenje
Laserska valovna dolžina1070nm


Izhodna moč laserskega vira



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(Neobvezno)

Min. rezalna vrzel≤ 0,1 mm
Natančnost pozicioniranja X, Y in Z osi± 0,03 mm
Ponavljajoča se natančnost pozicioniranja osi X, Y in Z± 0,01 mm
Debelina materiala za rezanje (glede na material)0,2 - 25 mm
Model voznikaUvoženi servo motor
Potreba po moči380 V, 50/60 Hz
Delovna temperatura0-45 ℃
Nenehni delovni čas24 ur
Teža strojaPribližno 12000 kg
Skupna raven zaščite napajanjaIP54

Podrobne slike

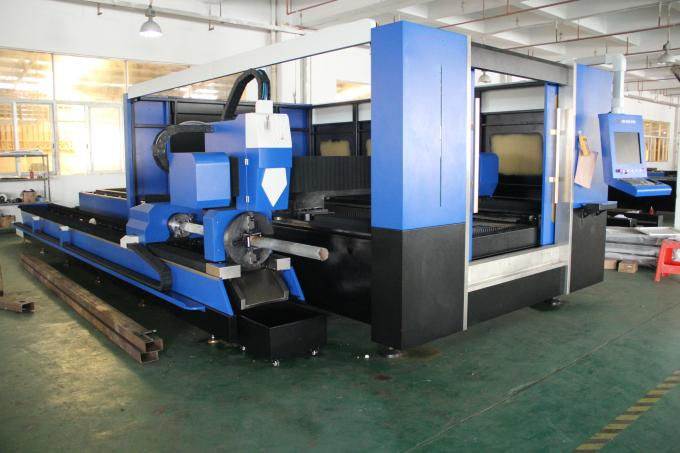

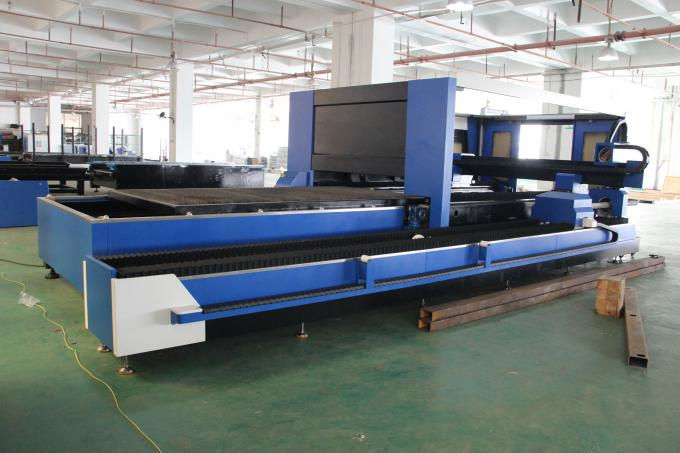

Ime: Telo stroja in dodatki

a.600 ℃ toplotna obdelava, 24 urno hlajenje v peči, natančno varjenje s CO2, da zagotovite 20-letno uporabo brez deformacij.
b.Sinhroni X / Y / Z osi: Z-os lahko deluje 150 mm, primerna za rezanje številnih vrst kovinskih pločevin.
c.Visoka kakovost zagotavlja njegovo trajnost in lažje vzdrževanje.

Ime:AC servo motor in voznik

Uvoženi servo motor (os Y, ki ga poganjata dva servo motorja), skupaj s prefinjenim planetarnim reduktorjem zagotavlja stabilen, natančen in zanesljiv pogon.

Ime:Natančna linearna vodila

Napredni sistem rezanja, lasersko napajanje in servo gibanje popolnoma ustrezajo drug drugemu, uvoženi visoko precizni zobnik in sistem pogona stojala, izmenljiva dvojna delovna miza za zagotovitev večje hitrosti in natančnosti obdelave.

Ime:Rezalna glava

Brezkontaktna rezalna glava ima funkcijo samodejnega sledenja višine in proti trkom, kar močno izboljša hitrost rezanja, gladkost in natančnost rezanja pod isto izhodno močjo. Z eno besedo, učinkovitost rezanja se lahko poveča.

Ime:Laserski vir

velika hitrost, zelo natančna linija rezanja in gladek rezalni rob

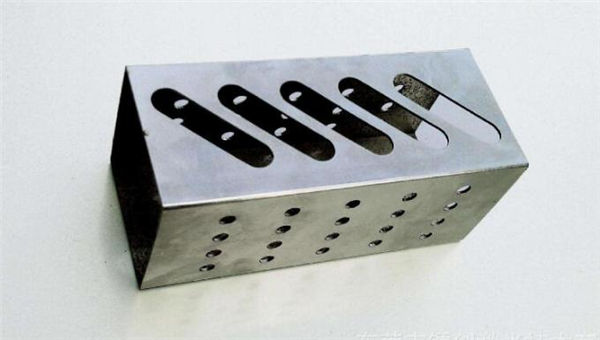

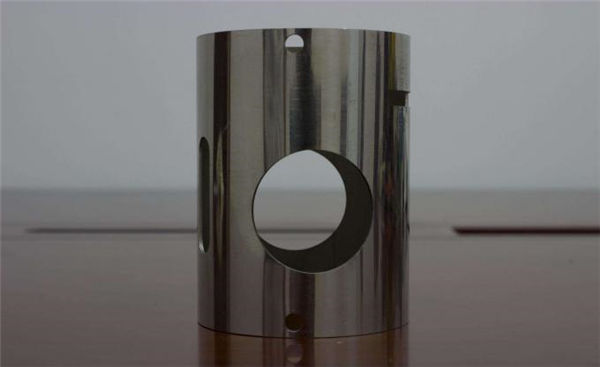

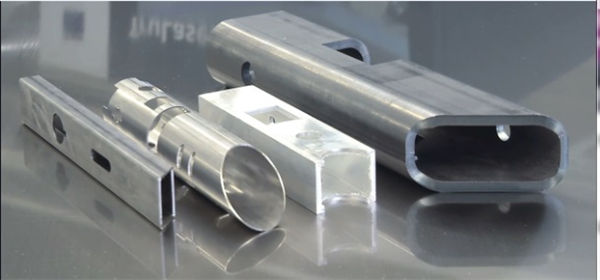

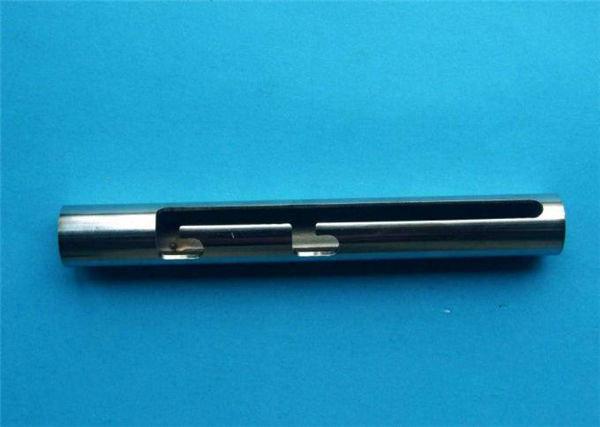

Cutting samples


Usposabljanje


Po podpisu pogodbe lahko vaše podjetje dogovori, da tehnolog pride v našo tovarno, da se nauči osnovnega znanja o opremi in osnovnih potrebah, dovolj časa za usposabljanje približno 1-3 dni, vsebina usposabljanja je naslednja:
a) skupno usposabljanje za programsko opremo za risanje;
b) postopke usposabljanja za vklop in izklop;
c) pomen parametrov nadzorne plošče in programske opreme, nastavitev obsega parametrov;
d) osnovno čiščenje in vzdrževanje stroja;
e) skupne težave s strojno opremo;
f) Previdnost delovanja

Garancija


a) .1Leta za celoten stroj za lasersko rezanje cevnih vlaken. (Škoda, ki jo povzroči človek, se pogaja.).
b) .Laser vir 2 leti garancije
c). Dolgotrajno vzdrževanje in dobava rezervnih delov
d). Brezplačno usposabljanje operativnih uslužbencev. (inženir lahko gre v tujino po dogovoru.)
