stroj za lasersko graviranje z vlakni 10 metrov zasnove karoserije stroja

Podrobnosti produkta

Certifikacija: CE
Pogoji plačila in pošiljanja:
Minimalna količina naročila: 1Set
Cena: Po dogovoru
Podrobnosti o embalaži: 1 * 40GP posoda
Čas dostave: 30 dni
Pogoji plačila: L / C, D / A, T / T, D / P, Western Union

Podroben opis izdelka

Uporaba:	Vsi kovinski material	Debelina reza:	Upto 1 mm SS
Tip laserja:	Uvožen originalni laser za vlakna	Največja debelina rezanja:	20 mm / CS; 10 mm / SS
Min.line Širina:	0,1 mm	Programska oprema za nadzor:	Cypcut
Podprti grafični format:	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Blagovna znamka:
Ponavljanje natančnosti:	+/- 0,03 mm	Delovna temperatura:	0 ° C-45 ° C
Način hlajenja:	Vodno hlajenje	Laser Vir:	IPG / Nlight / Raycus / Maks
Napetost:	AC380V ± 10% 50 HZ (60 HZ)	Območje reza:	3000x1500mm

Uporaba

Uporablja se za standardni trak iz nerjavečega jekla z debelino 0,2 do 14 mm

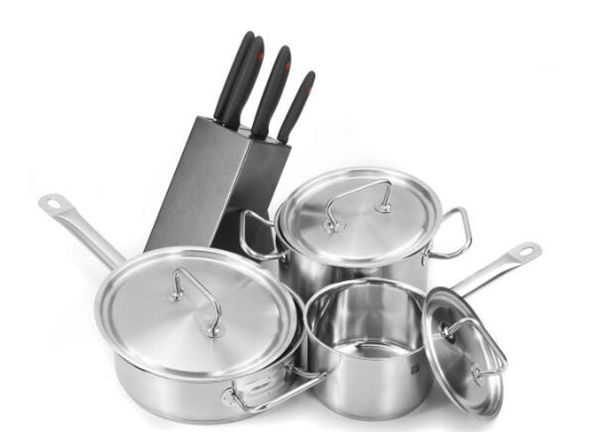

Izdelek

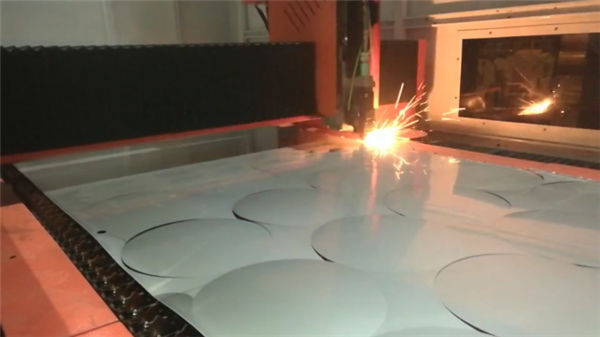

Izrežite okrogel krog 100-800mm

Konfiguracija projekta

Koda	Postavka
1	Sistem odlaganja odpadkov
2	Mehanska roka
3	Laserski rezalni stroj
4	Osrednja električna omarica za upravljanje
5	Hladilni sistem
6	Krmilni stroj

Specijalni laserski stroj

Laser vir medija	Vlakno
Obseg reza (L * W)	10000 mm × 15000 mm
Z osni hod	250 mm
Najv. hitrost pozicioniranja	120 m / min
X, Y os Maks. pospešiti hitrost	1.0G
Hladilna oblika	Vodno hlajenje
Laserska valovna dolžina	1070nm
Izhodna moč laserskega vira	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Neobvezno)
Min. rezalna vrzel	≤ 0,1 mm
Natančnost pozicioniranja X, Y in Z osi	± 0,03 mm
Ponavljajoča se natančnost pozicioniranja osi X, Y in Z	± 0,01 mm
Debelina materiala za rezanje (glede na material)	0,2 - 25 mm
Model voznika	Uvoženi servo motor
Potreba po moči	380 V, 50/60 Hz
Delovna temperatura	0-45 ℃
Nenehni delovni čas	24 ur
Teža stroja	Približno 12000 kg
Skupna raven zaščite napajanja	IP54

Parameter stroja za lasersko rezanje

Stružnica je izdelana iz celotne varilne konstrukcije, po žarenju po odpravljanju napetosti so bile groba obdelava in sekundarna obdelava kovinskih staranja z vibriranjem, lažje reševanje napetosti zaradi varjenja, s čimer se močno izboljša stabilnost obdelovalnega orodja.X, Y, Z os sprejema japonski servo motor, opremljen z visoko natančnostjo brusilnega reduktorja in togostim stojalom, visoko natančnostjo linearno vodilo, kot je učinkovit mehanizem prenosa, učinkovito zagotavljajo natančnost prenosa; stroj je opremljen z avtomatsko mazalno napravo, rezalno območje ima izčrpavanje prahu naprava, odpadni avtomobil na dnu območja rezanja, mehansko gibanje rezanja, vzdrževanje ločnega delovanja polnjenja lok, ni treba, da se po enkratni rezalni poti vrnete na izvor, s čimer prihranite veliko časa, hitrost rezanja se je močno izboljšala. Z izračunom lahko s tem izboljšate učinkovitost več kot 15% rezanja.

Če premikate kontrolo gibanja rezalne postelje z verigo, ki jo poganja servo motor, je površina postelje sestavljena iz bakrenega in aluminijastega pokrova valja, bakreni pokrov lahko učinkovito zmanjša ploščo za praske, zmanjša stroške zamenjave.

Zbiranje, odstranjevanje, izravnavanje parametrov naprave za dovajanje

Koda	Izvedba	Parameter	Opomba
1	največja obremenitev tuljave	10T (največ)
2	Širina tuljave	200 mm ～ 1300 mm
3	Debelina tuljave	0,3 mm ～ 1,5 mm
4	notranji premer zvitka materiala	Ø460-530mm
5	zunanji premer materiala	Ø1300 mm (največ)
6	hitrost proizvodne linije	20m / min
7	način nalaganja	nakladalni avto
8	Natezna metoda	hidravlična distenzija
9	način zaviranja	Pnevmatična kolutna zavora
10	Nadzor hranjenja	električna indukcija
11	odviti	frekvenčni nadzor
12	Prevoznik; Material s coffretom	samodejno
13	stiskalna naprava	Samodejno
14	Ploski valj	navzgor 11 navzdol 12
15	ščepec zvitka	1set
16	podajalnik	ščepec valj
17	Voznik napajalnika	servo motor

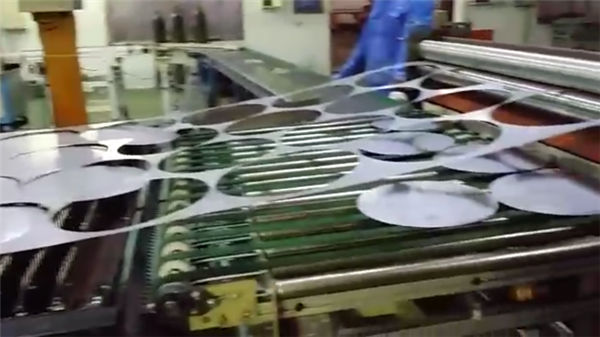

Vzorci rezanja: (priložene fotografije so za referenco, za podrobnejši video se obrnite na nas)

Rezanje vzorcev

Predprodajna storitev

1. brezplačno rezanje vzorcev,
Za brezplačno rezanje / testiranje vzorcev nam pošljite svojo CAD datoteko, tukaj bomo naredili rezanje in posneli video, ki vam bo pokazal rezanje, ali pa vam bomo poslali vzorec, da preverimo kakovost rezanja.
2. Prilagojena zasnova stroja
Glede na uporabnikovo aplikacijo lahko svoj stroj ustrezno spremenimo zaradi uporabnikovega udobja in visoke proizvodne učinkovitosti.

Servis po prodaji

A. Stroju bo priložen videoposnetek za usposabljanje in uporabniški priročnik v angleščini za namestitev, delovanje, vzdrževanje in odpravljanje napak, tehnični vodnik pa po e-pošti, faksu, telefonu, skypeu….
B. Ponujamo tehniki na mestu kupca za namestitev in usposabljanje, kupec krije vizume, vozovnice, lokalne življenjske stroške.
C. Stranka lahko pride v našo tovarno na usposabljanje. Ponujali bomo usposabljanje za namestitev, delovanje, odpravljanje napak na stroju in vzdrževanje.
Med usposabljanjem v naši delavnici nudimo brezplačno usposabljanje in življenjske stroške 7 dni, omejite 2 osebi.

Garancija

a) .1Leta za celoten stroj (po povzetju umetne poškodbe.).
b) .Laser vir 2 leti garancije
c). Dolgotrajno vzdrževanje in dobava rezervnih delov
d). Brezplačno usposabljanje operativnih uslužbencev. (inženir lahko gre v tujino po dogovoru.)

Pogosta vprašanja

V1: Kako lahko dobim najboljši stroj zame?
Lahko nam poveste svoj delovni material, podrobno delo po sliki ali vedio, da bomo lahko presodili, ali naš stroj lahko zadovolji vaše potrebe ali ne. Potem vam lahko damo najboljši model, odvisno od naših izkušenj.

V2: Ali prvič uporabljam tovrstni stroj, ali je enostaven za upravljanje?
Poslali vam bomo priročnik in vodnik vedio v angleščini, naučil vas bo, kako upravljati s strojem. Če se še vedno ne morete naučiti, kako ga uporabljati, vam lahko pomagamo s programsko opremo za spletno pomoč "Teamviewer". Lahko pa se pogovarjamo po telefonu, e-pošti ali na druge načine stika.

V3: Če ima stroj na svojem mestu težave, kako naj to storim?
V garancijskem roku vam lahko pošljemo brezplačne dele, če imajo stroji kakršne koli težave pod "normalno uporabo".

V4: Ali urejate pošiljko za stroje?
Da, dragi cenjeni kupci, bomo za FOB ali CIF ceno uredili pošiljko za vas. Za ceno EXW morajo stranke dostavljati pošiljke same ali zastopniki.
