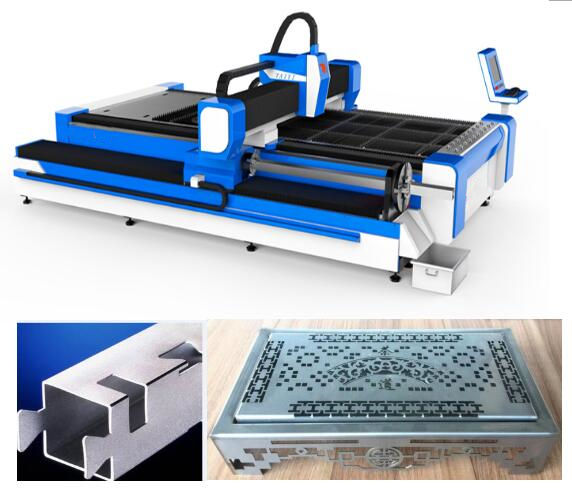

ss cevi 3d stroj za lasersko rezanje / 3-osni rezalnik za pločevino

Podrobnosti produkta

Certifikacija: CE

Pogoji plačila in pošiljanja:

Minimalna količina naročila: 1Set

Cena: Po dogovoru

Podrobnosti o embalaži: 1 * 20GP posoda

Čas dostave: 30 dni

Pogoji plačila: L / C, D / A, T / T, D / P, Western Union, L / C

Sposobnost ponudbe: 50 set na mesec

Podroben opis izdelka

Uporaba ::	Vsi kovinski material	Debelina reza:	SS Upto 10mm, MS Upto 22cm
Tip laserja:	Vlakno	CNC ali ne:	Da
Način hlajenja ::	Vodno hlajenje	Programska oprema za nadzor ::	Cypcut
Podprti grafični format ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Kraj izvora::	Kitajska
Številka modela::	TY-3015DG	Poprodajna storitev:	Inženirji, ki so na voljo za servisiranje strojev v tujini
Ponavljanje natančnosti:	+ -0,03 mm	Delovna temperatura::	0 ° C-45 ° C
Delovna vlaga ::	5%-95%	Obseg rezanja cevi:	20-130mmx3000mm
Napetost::	AC380V ± 10% 50 HZ (60 HZ)	Območje reza:	3000 * 1500 mm Standard, večje lahko prilagodite

Telo stroja

1. Ohišje stroja Taiyi z 8 mm jekleno strukturo, 600 ℃ toplotna obdelava, natančno varjenje, da zagotovite 20-letno uporabo brez deformacij.

2. Okov z ulitkom iz magnezijeve zlitine, Močna stabilnost brez deformacij, Hitro gibanje.

3. Sistem za kajenje z visokim učinkom na obeh straneh telesa stroja, močan segmentiran prah in zbiranje kajenja bo delavcu zmanjšal škodo.

4. Uvoženo natančno prirobnico in servo motor, hitro delovanje.

5. 70 rezil in 6 drsnih palic na strojni postelji, z tesnimi rezili za zmanjšanje opozorila stroja, drsne palice, ki delajo z valji, za enostavno nalaganje in prenos listov.

6. Prožna nakladalna škatla se lahko odpira spredaj in z obeh strani, kar je primerno za delovno stanje stroja.

Prednost stroja za lasersko rezanje vlaken

1. Primerjajte s tradicionalnim laserjem, laserski vlakni so bolj varstvo okolja:
2. Veliko manjša poraba energije: učinkovitost fotoelektrične pretvorbe vlaken laser 15 krat večja od običajnega laserja.
3. Večja kakovost laserske točke: laserski vir z enim modulom
4. Manjša poraba: Poraba električne energije znaša manj kot 7KW na uro.

Analiza stroškov na uro
Št.	Postavka	Rezanje SS (1 mm)	Rezalno jeklo (5 mm)	Opomba
1	Električni	1.4USD / uro	1.4USD / uro	1. Če za rezanje uporabljamo zrak, potem stroški = električni naboj kompresorja + elektrika stroja + porabijo dele 2. Stroški, ki smo jih šteli na podlagi lokalnih pristojbin v Dongguanu, obstajajo v različnih državah. 3.Za rezanje različne debeline obstajajo različne porabe gusov
2	Plin (N2 / O2)	2USD / uro	1.4USD / uro
3	Zaščitna leča, šoba	0,06USD / uro	0,07USD / uro
Skupni stroški		3,46USD / uro	2.87USD / uro

Specifikacija

Model	TY-3015DG
Laser vir medija	Vlakno
Obseg reza (L * W)	3000 mm × 1500 mm
Z osni hod	250 mm
Najv. hitrost pozicioniranja	120 m / min
X, Y os Maks. pospešiti hitrost	1.0G
Hladilna oblika	Vodno hlajenje
Laserska valovna dolžina	1070nm
Izhodna moč laserskega vira	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Neobvezno)
Min. rezalna vrzel	≤ 0,1 mm
Natančnost pozicioniranja X, Y in Z osi	± 0,03 mm
Ponavljajoča se natančnost pozicioniranja osi X, Y in Z	± 0,01 mm
Debelina materiala za rezanje (glede na material)	0,2 - 25 mm
Model voznika	Uvoženi servo motor
Potreba po moči	380 V, 50/60 Hz
Delovna temperatura	0-45 ℃
Nenehni delovni čas	24 ur
Teža stroja	Približno 12000 kg
Skupna raven zaščite napajanja	IP54

Podrobne slike

	Ime:Ohišje stroja in dodatki a.600 ℃ toplotna obdelava, 24 urno hlajenje v peči, natančno varjenje s CO2, da zagotovite 20-letno uporabo brez deformacij. b.Sinhroni X / Y / Z osi: Z-os lahko deluje 150 mm, primerna za rezanje številnih vrst kovinskih pločevin. c.Visoka kakovost zagotavlja njegovo trajnost in lažje vzdrževanje.
Ime:AC servo motor in voznik Uvoženi servo motor (os Y, ki ga poganjata dva servo motorja), skupaj s prefinjenim planetarnim reduktorjem zagotavlja stabilen, natančen in zanesljiv pogon.
	Ime:Natančna linearna vodila Napredni sistem rezanja, lasersko napajanje in servo gibanje popolnoma ustrezajo drug drugemu, uvoženi visoko precizni zobnik in sistem pogona stojala, izmenljiva dvojna delovna miza za zagotovitev večje hitrosti in natančnosti obdelave.
Ime:Rezalna glava Brezkontaktna rezalna glava ima funkcijo samodejnega sledenja višine in proti trkom, kar močno izboljša hitrost rezanja, gladkost in natančnost rezanja pod isto izhodno močjo. Z eno besedo, učinkovitost rezanja se lahko poveča.
	Ime:Laserski vir velika hitrost, zelo natančna linija rezanja in gladek rezalni rob

Ime:Ohišje stroja in dodatki

a.600 ℃ toplotna obdelava, 24 urno hlajenje v peči, natančno varjenje s CO2, da zagotovite 20-letno uporabo brez deformacij.
b.Sinhroni X / Y / Z osi: Z-os lahko deluje 150 mm, primerna za rezanje številnih vrst kovinskih pločevin.
c.Visoka kakovost zagotavlja njegovo trajnost in lažje vzdrževanje.

Ime:AC servo motor in voznik

Uvoženi servo motor (os Y, ki ga poganjata dva servo motorja), skupaj s prefinjenim planetarnim reduktorjem zagotavlja stabilen, natančen in zanesljiv pogon.

Ime:Natančna linearna vodila

Napredni sistem rezanja, lasersko napajanje in servo gibanje popolnoma ustrezajo drug drugemu, uvoženi visoko precizni zobnik in sistem pogona stojala, izmenljiva dvojna delovna miza za zagotovitev večje hitrosti in natančnosti obdelave.

Ime:Rezalna glava

Brezkontaktna rezalna glava ima funkcijo samodejnega sledenja višine in proti trkom, kar močno izboljša hitrost rezanja, gladkost in natančnost rezanja pod isto izhodno močjo. Z eno besedo, učinkovitost rezanja se lahko poveča.

Ime:Laserski vir

velika hitrost, zelo natančna linija rezanja in gladek rezalni rob

Rezanje vzorcev

Usposabljanje

Po podpisu pogodbe lahko vaše podjetje dogovori, da tehnolog pride v našo tovarno, da se nauči osnovnega znanja o opremi in osnovnih potrebah, dovolj časa za usposabljanje približno 1-3 dni, vsebina usposabljanja je naslednja:
a) skupno usposabljanje za programsko opremo za risanje;
b) postopke usposabljanja za vklop in izklop;
c) pomen parametrov nadzorne plošče in programske opreme, nastavitev obsega parametrov;
d) osnovno čiščenje in vzdrževanje stroja;
e) skupne težave s strojno opremo;
f) previdno delovanje,

Garancija SS cevi in listov stroj za lasersko rezanje

a) .1Leta za celoten stroj (po povzetju umetne poškodbe.).
b) .Laser vir 2 leti garancije
c). Dolgotrajno vzdrževanje in dobava rezervnih delov
d). Brezplačno usposabljanje operativnih uslužbencev. (inženir lahko gre v tujino po dogovoru.)
